Pharmagraph Enstrümantasyon Sistemleri
Dağıtılmış veya Raf Tabanlı G/Ç Modülleri
İster yerel ister dağıtılmış olsun, yüksek doğruluktaki sistemlerimiz mükemmel ölçüm çözünürlüğü ve gürültü engelleme sunar. En yüksek kalitede sonuçlar veren esnek topoloji, enstrümantasyon panellerinin daha büyük sahalara rahatça dağıtılmasını sağlar. Hem Seri 2000 dağıtılmış G/Ç modülleri hem de MX5000 hassas raf G/Ç modülleri enVIGIL FMS ve enVIGIL PnP ile kullanım için optimize edilmiştir. Ek kablolama veya harici enerjilendirme gerektirmeden dönüştürücülere doğrudan bağlantı sağlar.
Seri 2000 Dağıtılmış I/O Modülleri

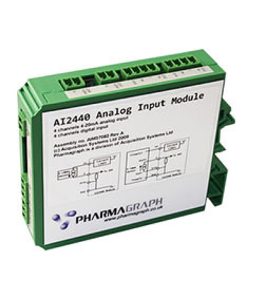

AI2440: 4-20mA Analog Giriş Modülü
AI2440 Analog Giriş modülü, dört kanal dijital girişle birlikte dört kanal 4-20mA analog giriş sunar. Diferansiyel basınç, sıcaklık ve nem sensörleriyle kullanım için ideal olan analog girişler, döngü beslemeli sensörlerle veya 24Vdc güç kaynağı gerektiren sensörlerle kullanılabilir. Her iki sensör tipinden gelen saha kablolaması, herhangi bir ek terminale ihtiyaç duyulmadan doğrudan giriş terminallerine bağlanabilir. Her 4-20mA girişinde bulunan 24V enerjilendirme kaynağı, sigortaları değiştirmeye gerek kalmadan kazara kısa devrelere dayanmalarını sağlayan dahili akım sınırlama özelliğine sahiptir.
Dijital giriş kanalları, voltajsız kontaklarla kullanılmalarını sağlayan dahili enerjilendirme özelliğine sahiptir ve kapı anahtarlarıyla kullanım için idealdir.
AI2440, iki bilgisayarın modül ağına aynı anda bağlanmasını sağlayan çift RS485 veri yoluna sahiptir. enVigil-FMS gibi uygun yazılımlarla kullanıldığında, veri kullanılabilirliğini en üst düzeye çıkarmak için çift yedekli sistemler uygulanabilir.

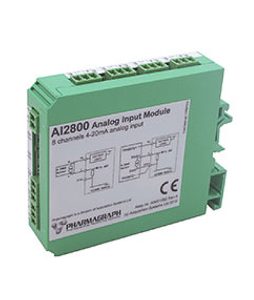

AI2800: 8 kanallı 4-20mA Analog Giriş Modülü
AI2800 Analog Giriş modülü, sekiz kanallı 4-20mA analog giriş sunar. Diferansiyel basınç, sıcaklık ve nem sensörleriyle kullanım için ideal olan analog girişler, döngü beslemeli sensörlerle veya 24Vdc güç kaynağı gerektiren sensörlerle kullanılabilir. Her iki sensör tipinden gelen saha kablolaması, herhangi bir ek DIN ray terminaline ihtiyaç duymadan doğrudan giriş konnektörlerine bağlanabilir. Her 4-20mA girişinde bulunan 24V enerjilendirme kaynağı, sigortaları değiştirmeye gerek kalmadan kazara kısa devrelere dayanmalarını sağlayan dahili akım sınırlama özelliğine sahiptir.
AI2800, iki bilgisayarın modül ağına aynı anda bağlanmasını sağlayan çift RS485 veri yoluna sahiptir. enVigil-FMS gibi uygun yazılımlarla kullanıldığında, veri kullanılabilirliğini en üst düzeye çıkarmak için hata toleranslı sistemler uygulanabilir. Alternatif olarak, ikinci veri yolu, daha esnek ağ topolojilerinin dağıtılmasına olanak tanıyan bir ana RS485 veri yolu genişleticisi olarak kullanılabilir.

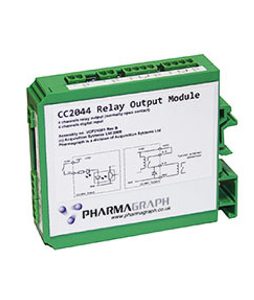

CC2044: Röle Çıkış Modülü
CC2044 Röle Çıkış modülü, normalde açık röle kontağının dört kanalını sunar ve bu da onu kontaktörler ve solenoid valflerle kullanım için ideal hale getirir. Saha kablolaması, normalde açık röle kontaklarının kendilerine ek olarak her çıkış kanalında 24VDC enerjilendirme ve topraklama bağlantıları sağlanmasıyla basitleştirilir.
Modül ayrıca, kapı anahtarları veya sayaç başlatma/durdurma anahtarlarıyla kullanım için ideal olan, voltsuz kontaklar için dahili enerjilendirmeye sahip dört kanal dijital giriş sağlar. CC2044, iki bilgisayarın modül ağına aynı anda bağlanmasına olanak tanıyan çift RS485 veri yoluna sahiptir. enVigil-FMS gibi uygun yazılımlarla kullanıldığında, veri kullanılabilirliğini en üst düzeye çıkarmak için çift yedekli sistemler uygulanabilir.

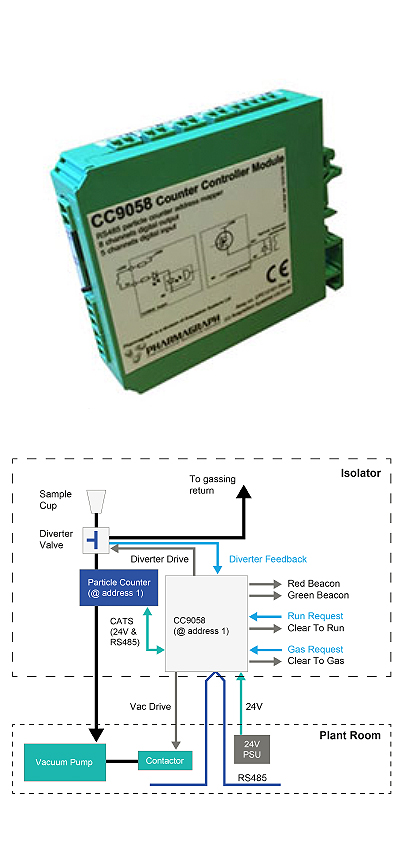

CC9058: Sayaç Kontrol Cihazı
CC9058 Sayaç Kontrol Cihazı Modülü, bir izolatörün hassas optik sistemine zarar verme riski olmadan gazlama işlemlerinin bir izolatör içinde gerçekleşmesine izin vermek için tasarlanmıştır. CC9058, normal çalışma sırasında ve izolatörün dekontamine edilmesinde kullanılan gazlama işlemi sırasında hava yolunu kontrol etmek için bir dizi valfi koordine eden bir arayüz modülü görevi görür.
Partikül örnekleme yolundaki motorlu paslanmaz çelik yönlendirme valfi, H2O2 gazının (HPV) akışını partikül sayacından uzağa ve izolatörün geri dönüş plenumuna geri yönlendirmek için kullanılır. CC9058, valf konumunu/kilitlemelerini koordine eder ve partikül sayacı için adres eşlemesi gerçekleştirir. Ayrıca izolatör kontrol sistemine basit bir elektrik arayüzü sunar.
Partikül sayacının kendisi, değiştirildiğinde benzersiz bir adresle programlanmasına gerek yoktur, çünkü adres aslında izolatör veya tesis odası içinde bulunabilen CC9058 kontrol cihazı tarafından sağlanır.
CC9058, sisteme ‘Run Request’ ve ‘Gas Request’ uygulamak için dijital girişler veya Modbus kayıtları aracılığıyla kontrol sunar. Dijital çıkışlar ve ilişkili Modbus kayıtları, karşılık gelen ‘ClearToRun’ ve ‘ClearToGas’ sinyallerini sunar. Bir Modbus durum kaydı şunları içerir:
- Kapalı
- Transit halindeki vanalar (çalışırken ve gaz verirken)
- Çalışıyor
- Gaz verirken
- Arıza
Dijital çıkışlar, partikül sayacına vakum beslemesini kontrol etmek için bir pompayı veya solenoid valfi çalıştırmak için kullanılabilirken, normal çalışma veya alarm (uyumsuzluk) çalışmasını belirtmek için kırmızı ve yeşil lambalar mevcuttur.
Bir izolatör gazlama sisteminin parçası olmadığında, valf basitçe atlanır ve CC9058’in bir adres eşleyici ve vakum kontrolörü olarak hareket etmesine izin verilir.
Bir gazlama izolatöründe kullanıldığında, tesis odası ile izolatör arasındaki kablolamayı basitleştirmek için bir çift CC9058 modülü kullanılabilir. Bir CC9058, vakum pompasına yakın tesis odasında bulunur ve izolatörde bulunan partikül sayacının adresini tanımlar. Adres eşlemesini gerçekleştirir ve izolatör içinde bulunan ikinci bir CC9058 ile iletişim kurar. İkinci CC9058 tüm valfleri çalıştırır ve dijital girişler ve çıkışlar aracılığıyla izolatör PLC’sine arayüz oluşturabilir. CC9058 modül çifti, tesis odası ile temiz odadaki izolatör arasında tek bir CAT5 kablosu aracılığıyla birbirleriyle iletişim kurar.

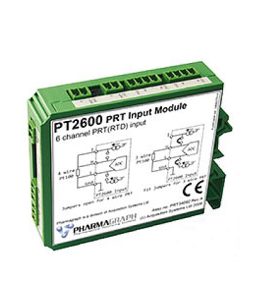

PT2600: 6 kanallı PRT Giriş Modülü
PT2600 PRT giriş modülü, Pt100 tipi 2, 3 veya 4 telli problarla kullanıma uygun altı kanal PRT girişi sunar. PRT (platin direnç termometreleri) aynı zamanda RTD (direnç sıcaklık cihazları) olarak da bilinir ve geniş bir sıcaklık aralığında yüksek doğruluk ve tekrarlanabilirlik sunar. Probdan gelen saha kablolaması, herhangi bir ek terminale ihtiyaç duyulmadan doğrudan girişlere bağlanabilir. Girişler, 30 Vdc’ye kadar dahili korumaya sahiptir ve kazara kısa devrelere dayanabilir. Dönüştürme, IEC751 (α=0.00385) veya JIS C1604 (α=0.003916) uyarınca gerçekleştirilir ve sonuçlar Santigrat derece veya Fahrenheit derece olarak döndürülebilir.
PT2600, iki bilgisayarın modül ağına aynı anda bağlanmasına olanak tanıyan çift RS485 veri yoluna sahiptir. enVigil-FMS gibi uygun yazılımlarla kullanıldığında, veri kullanılabilirliğini en üst düzeye çıkarmak için çift yedekli sistemler uygulanabilir.

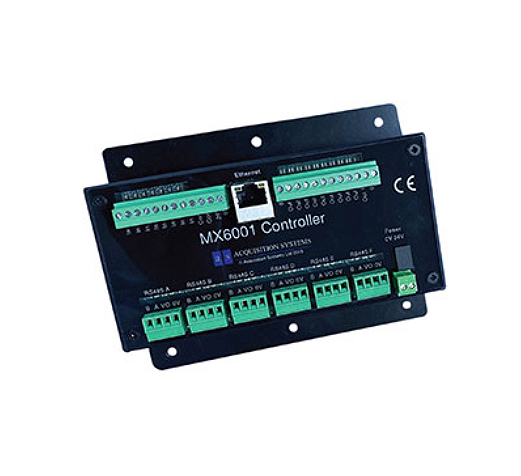

MX6000 Çok İşlevli Kontrol Cihazı
MX6000, tek bir kompakt modülde benzersiz esneklik ve işlevsellik sağlar. Ana bilgisayardan tek bir Ethernet kablosu bağlayarak ve 24 Vdc güç sağlayarak, bu güçlü modül aynı anda 'değiştirilebilir' parçacık sayaçlarını, alarm mesajı ekranlarını, çevresel girişleri, Hava Örnekleyici kontrol cihazlarını, bir işaret yığınını ve bekçi alt sistemlerini çalıştırmak için gereken tüm işlevselliği sağlar. Tek bir fiziksel Ethernet portu, altı fiziksel RS485 seri veri yoluna genişler. RS485 veri yolları, ana bilgisayarda sanallaştırılmış COM portları olarak görünür ve bilgisayardaki yerel COM portları gibi davranır. enVigil FMS ve enVigil PnP ile mükemmel şekilde eşleşen bu tek modül, bir Ethernet Seri Aygıt Sunucusunun, birden fazla parçacık sayacı kontrol cihazının ve bir alarm işaret arayüzünün işlevselliğini birleştirir.
MX6000, altı adede kadar parçacık sayacını doğrudan destekler ve her biri altı adede kadar parçacık sayacını destekleyen genişleticiler olarak hareket eden ek MX6000 modüllerine geçiş modu sunar. Geçiş modu, parçacık sayacı için seri protokol isteklerini yerel kapasitesinin ötesinde otomatik olarak tanır ve bunları Ethernet üzerinden uygun MX6000 modülüne şeffaf bir şekilde yönlendirir. Dahili gerçek zamanlı saat ve Micro SD depolama, ana bilgisayarın iletişim kaybı veya arızası sırasında verilerin MX6000’e yerel olarak kaydedilmesini ve sonuçların daha sonra FTP üzerinden alınmasını mümkün kılar. MX6000, IP adresi gibi genel ayarları tanımlayan ve her RS485 portuyla ilişkili ‘görev’ veya işlevi seçen bir yardımcı program kullanılarak yapılandırılır.

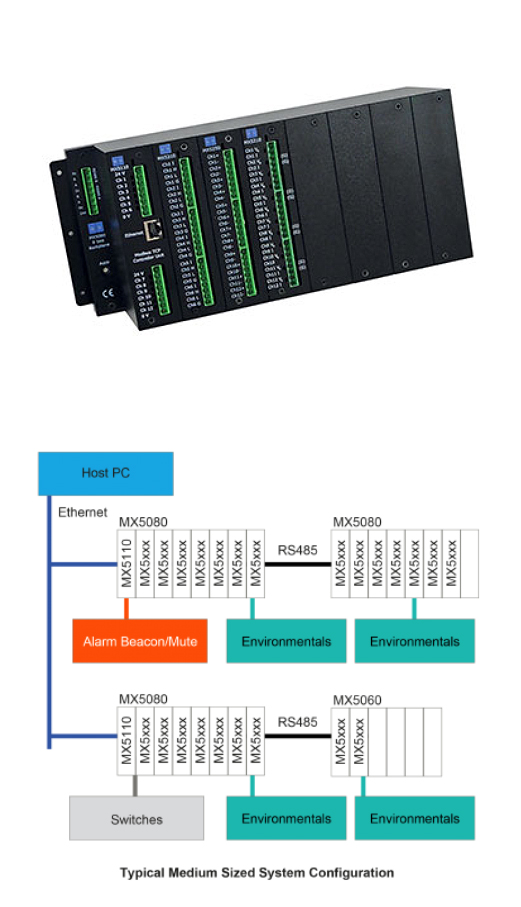

MX5000 Serisi Hassas G/Ç Sistemi Kontrol Cihazı
MX5000 Hassas Giriş/Çıkış Sistemi, titiz toleransların talep edildiği çok çeşitli parametrelerin sağlam ve doğru ölçümünü sağlamak için baştan sona tasarlanmıştır. Bir MX5000 sistemi, çeşitli G/Ç modüllerini barındıran 6 veya 8 yuvalı bir muhafazada bulunan bir Kontrol Cihazı Birimi'nden oluşur. Kontrol Cihazı Birimi, hemen hemen her SCADA, DAS veya DCS sistemine kolay erişim sağlayan bir endüstri standardı Modbus TCP arayüzü kullanır. Bir dizi ölçüm modülü, hem termokupl hem de Platin Direnç Sıcaklık cihazları kullanılarak voltaj, akım ve sıcaklığın yüksek doğrulukta ölçülmesini sağlar. Ek modüller dijital girişler, dijital çıkışlar ve röle çıkışları sunar. Titreşim ve frekans ölçümü gibi özel işlev modülleri de mevcuttur. MX5000, tek bir kontrol cihazından 12 ila 600 kanal boyutundaki sistemleri destekleyerek rakipsiz bir esneklik sunar. Ek kanallar, standart bir Ethernet bağlantısı kullanılarak genişletme muhafazalarına daha fazla Kontrol Cihazı Birimi eklenerek kolayca yerleştirilebilir.
- MX5080: 8 yuvalı muhafaza
- MX5060: 6 yuvalı muhafaza
- MX5110: 12 kanallı dijital G/Ç'li Kontrol Ünitesi
- MX5212: 12 kanallı, 2 kablolu 4-20mA analog giriş
- MX5213: 8 kanallı, 3 kablolu 4-20mA analog giriş
- MX5250: 12 kanallı voltaj veya termokupl
- MX5260: 4 kanallı çıkış artı 8 kanallı voltaj girişi
- MX5310: 6 kanallı PT100 ve direnç girişi
- MX5410: 4 kanallı titreşim artı 4 kanallı frekans girişi
- MX5510: 8 kanallı röle çıkışı artı 6 kanallı dijital giriş
